RSLE-57

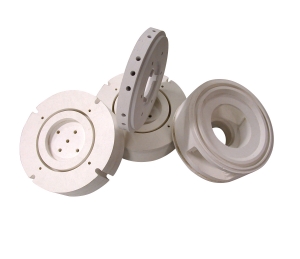

Isolant fort à faible expansion renforcé de silice, aux propriétés mécaniques remarquables. Ce matériel est entièrement inorganique et ne contient pas de fibre céramique. Le RSLE-57 peut être usiné de façon précise avec des outils conventionnels.
Téléchargements
Applications
Couramment utilisé dans des zones où la température varie rapidement, ce composite réfractaire possède un très faible coefficient de dilatation et offre une résistance remarquable aux chocs thermiques dans une atmosphère oxydée. Il est notamment utilisé dans les presses à induction, et puisque l'aluminium en fusion n'adhère pas sur le RSLE-57, il est donc utilisé pour plusieurs applications impliquant ce matériel. Il résiste aussi à la corrosion, est un excellent isolant électrique et possède une faible conductivité thermique.
Spécifications
propriétés et caractéristiques
| Température | 1 200°C (2 192°F) |
|---|---|
| Coefficient d'expansion thermique | |
| jusqu'à 800°C (1472°F) | 0.3 x 10e6/°C |
| Composition % | |
| SiO2 | 99.7 |
| Autres oxydes | 0.3 |
| Organique | 0 |
| Densité, g/c³ (lbs/pi³) | 2.1 (90) |
| Porosité, % | 31 |
| Couleur | Blanc |
| Dureté, Duromètre «D» | 87 |
| Force d'impact (selon Charpy), pied-lb | 0.8 |
| Force de compression, Mpa (lb/po²) | |
| à 2.7% consolidation | 48 (7000) |
| Résistance à la flexion, Mpa (lb/po²) | 30 (4300) |
| Conductivité thermique, ASTM C-1113 - W/m°K (BTU/heure pi² °F/pouce) | |
| 200°C (392°F) | 0.55 (3.8) |
| 400°C (752°F) | 0.64 (4.4) |
| 600°C (1112°F) | 0.61 (4.2) |
| 800°C (1472°F) | 0.67 (4.6) |
| 1000°C (1832°F) | 0.75 (5.2) |
| Résistivité transversale, ohm-cm, | |
| ASTM D-257-93 | 7.5 x 10? |
| Force diélectrique, volts/mil | |
| ASTM D-149-95 | 43 |
| Rétrécissement linéaire, % | |
| 24 heures à 800°C (1472°F) | |
| Longueur | 0.1 |
| Largeur | 0.1 |
| Épaisseur | 0 |
| 24 heures à 1100°C (2012°F) | |
| Longueur | 4.9 |
| Largeur | 4.9 |
| Épaisseur | 7.9 |
