GPO-1
Gpo-1

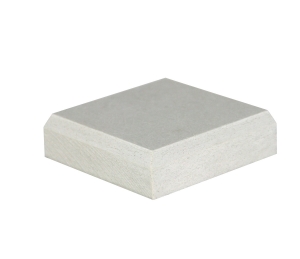

Le GPO-1 est un stratifié de polyester haute température qui présente une excellente rétention des propriétés électriques et mécaniques à des températures élevées. UL, Inc. a accordé au GPO-1 la reconnaissance thermique la plus élevée jamais atteinte par n'importe quel stratifié de polyester de verre (U.L. File No. E81893).
Téléchargements
Applications
Le GPO-1 est conçu pour être utilisé dans les transformateurs haute tension, les moteurs à courant continu et ailleurs lorsque des matériaux à indices thermiques élevés sont requis.
Spécifications
Données Physiques
| Couleur | Beige |
|---|---|
| Dureté Barcol, échelle | 52 |
| Gravité spécifique (ASTM D-792) | 1.62 |
| Densité, lb/po³ | 0.050 |
| Absorption d'eau % (ASTM D-229) | 0.30 |
| Inflammabilité UL, Classe (UL94) | HB |
| Résistance à la flamme | |
| Temps d'allumage, secondes (ASTM D-229) | 77 |
| Temps de combustion, secondes (ASTM D-229) | 256 |
| Coefficient de dilatation thermique, po/po/°C (ASTM D-696) | 2.9 x 10^-5 |
| Température d'opération, °C | 210 |
Données mécaniques
| Résistance à la traction, psi (ASTM D-638) | 13 000 |
|---|---|
| Résistance à la flexion, psi (ASTM D-790) | 25 000 |
| Module d'élasticité en flexion, psi (ASTM D-790) | 1,70 x 10^6 |
| Résistance à la compression, psi (ASTM D-695) | 33 000 |
| Résistance à l'adhérence, épaisseur 1/2" psi (ASTM D-229) | 1 400 |
| Résistance au cisaillement, psi (ASTM D-732) | 14000 |
| Résistance à l'impact, Izod latéral, pi lb/po entaille (ASTM D-256) | 10.1 |
Données électriques
| Force diélectrique, Perpendiculaire, Courte durée dans l'huile 1/16" VPM (ASTM D-149) | 400 |
|---|---|
| Force diélectrique, Parallèle, Étape par Étape dans l'huile, KV (ASTM D149) | 62.0 |
| Résistance à l'arc, secondes (ASTM D-495) | 150 |
| Constante diélectrique @ 60Hz (ASTM D-150) | 4.20 |
| Facteur de dissipation @ 60Hz (ASTM D-150) | 0.01 |
N.B. Les informations présentées peuvent différer de la pratique. Nous recommandons de conduire des essais selon les conditions d’utilisation. Nous déclinons toute responsabilité quant aux résultats obtenus par l'application de ces informations ou quant à la sécurité et à l'adéquation de nos produits. Les données sont sujettes à certaines variations sans préavis.
