RSLE-501

Zircar

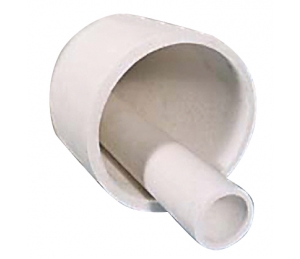

Ce composite de silice renforcie est de forme cylindrique. Il possède une résistance remarquable grâce à sa haute endurance. En raison de son très faible coefficient de dilatation, ce matériel offre une résistance supérieure aux chocs thermiques dans une atmosphère oxydée.

Téléchargements

Applications

Le RSLE-501 peut servir d'isolateur durable dans les applications de traitement thermique d'induction. Il est également couramment utilisé dans des zones où la température varie rapidement.

Spécifications

propriétés et caractéristiques

Température 1 200°C (2 192°F)
Coefficient d'expansion thermique
jusqu'à 800°C (1472°F) 0.3 x 10¯6/°C
Composition %
Al2 O3 65
SiO2 99.7
Autres oxydes < 0.3
Organique 0
Densité, g/c³ (lbs/pi³) 2.1 (90)
Porosité, % 31
Couleur Blanc
Dureté, Duromètre «D» 87
Force d'impact (selon Charpy), pied-lb 0.8
Force de compression**, Mpa (lb/po²)
à 2.7% consolidation 48 (7000)
Résistance à la flexion**, Mpa (lb/po²) 30 (4300)
Conductivité thermique** ASTM C-1113 - W/m°K (BTU/heure pi² °F/pouce)
200°C (392°F) 0.55 (3.8)
400°C (752°F) 0.64 (4.4)
600°C (1112°F) 0.61 (4.2)
800°C (1472°F) 0.67 (4.6)
1000°C (1832°F) 0.75 (5.2)
Résistivité transversale, ohm-cm,
ASTM D-257-93 7.5 x 10?
Force diélectrique, volts/mil
ASTM D-149-95 43
Rétrécissement linéaire, % ***
24 heures à 800°C (1472°F)
Longueur 0.1
Largeur 0.1
Épaisseur 0
24 heures à 1100°C (2012°F)
Longueur 4.9
Largeur 4.9
Épaisseur 7.9
N.B. les informations, détails et valeurs indiqués sont au meilleure de nos connaissances. Nous recommandons de conduire des essais selon les conditions locales. Les données sont sujettes à certaines variations sans préavis.
