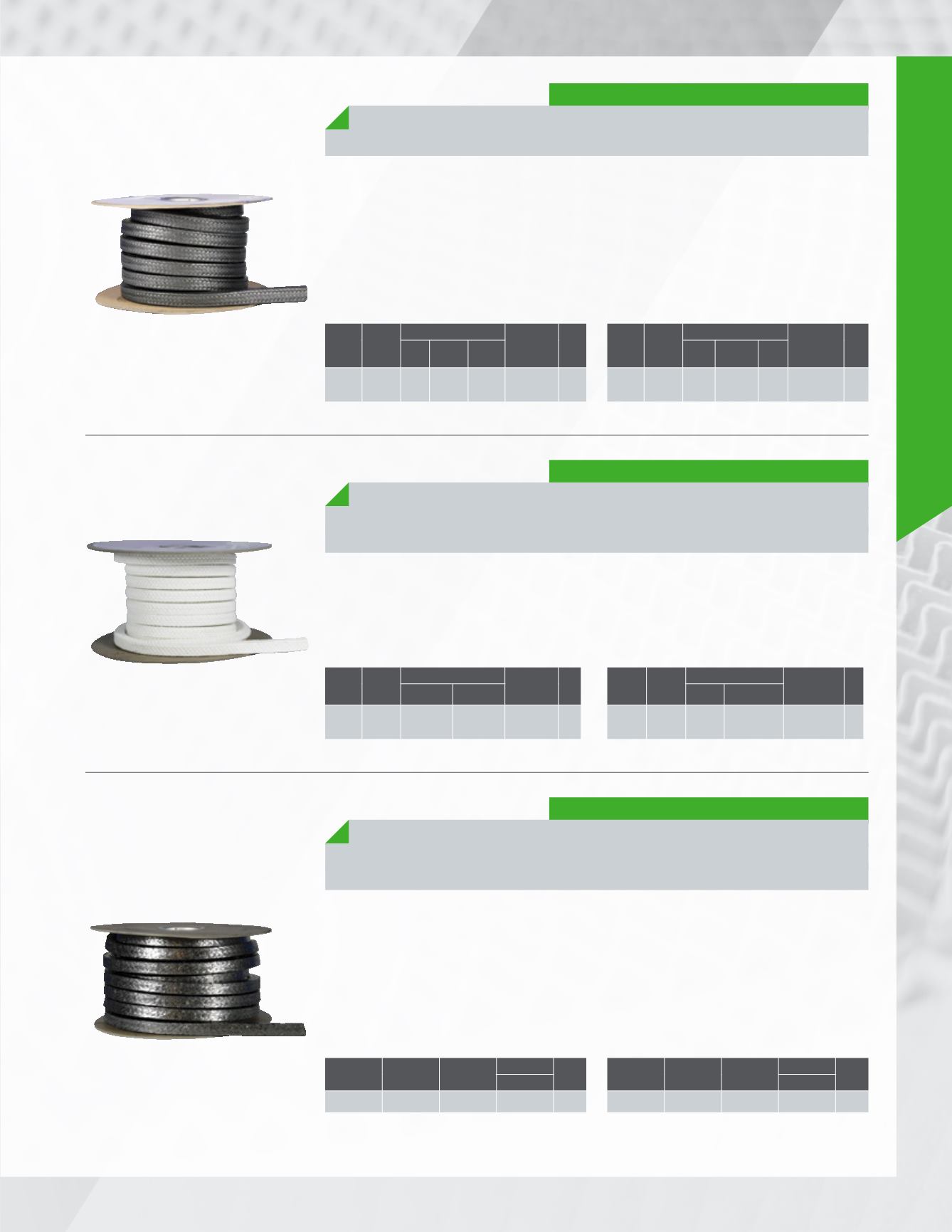

ÉTANCHÉITÉ /SEALING
/ 89
GARNITURES EN TRESSE/ BRAIDED PACKING
EG2/EG2
3R 730
PTFE/GRAPHITE
Garniture en tresse entrecroisée fabriquée de filaments
de PTFE dans lesquels sont insérées de fines particules
de graphite pur. Traité avec un lubrifiant haute tempéra-
ture, le 3R730 convient aux vitesses plus élevées que
celles des garnitures en tresse de PTFE convention-
nelles, et aux produits chimiques (exception : métaux
alcalins en fusion, fluor, pétrole, fumée d’acide nitrique,
région aquatique et autres agents oxydants forts).
TEMP.
MINIMUM
TEMP.
MAXIMUM
PRESSION
VITESSE
DE L’ARBRE
PH
ROTATIF ALTERNATIF
TIGE DE
SOUPAPE
-200 ºC 280 ºC 500
lbs/po
2
1450
lbs/po
2
2900
lbs/po
2
4900 pi./min.
(25 m/s)
0-14
Interlocked braided packing made with expanded EG2
PTFE filaments in which fine particles of pure graphite
have been encapsulated and treated with a tempera-
ture break-in lubricant. It is appropriate for higher
shaft speeds than conventional PTFE braided packing.
Excellent for chemical products with these exceptions:
molten alkali metals, fluorides, aleum, fuming nitric
acid, aqua region and other strong oxidizing agents.
MINIMUM
TEMP.
MAXIMUM
TEMP.
PRESSURE
SHAFT SPEED PH
ROTATING
RECIPRO
CATING STATIC
-328 ºF 540 ºF 35 bar
100 bar 200 bar
4900 feet/
minute (25 m/s)
0-14
PTFE/PTFE
3R 732 FDA
FIBRE DE PTFE LUBRIFIÉ APPROUVÉ FDA/
PURE PTFE PACKING FDAAPPROVED
Garniture ferme tressée à partir de filaments de PTFE purs.
Grâce à son lubrifiant approuvé FDA, le 3R732 convient
aux applications alimentaires comme les agitateurs, les
mélangeurs, les fours et les séchoirs. Elle résiste également
à la plupart des acides caustiques.
TEMP.
MINIMUM
TEMP.
MAXIMUM
PRESSION
VITESSE
DE L’ARBRE PH
ROTATIF
ALTERNATIF
-100 ºC 280 ºC
290
lbs/po
2
435
lbs/po
2
2350 pi./min.
(12 m/s)
0-14
Firm packing braided from pure PTFE filaments. Treated
with an “FDA” approved lubricant, this packing is ideal
for the food processing applications such as: mixers,
blenders, cookers, dryers and pumps. It resists to most
caustic acids.
MINIMUM
TEMP.
MAXIMUM
TEMP.
PRESSURE
SHAFT SPEED PH
ROTATING RECIPROCATING
-148 ºF 530 ºF 20 bar
30 bar
2350 feet/
minute (12 m/s)
0-14
CARBONE - GRAPHITE/CARBON - GRAPHITE
3R 735
CARBONE GRAPHITE AVEC RENFORT MÉTALLIQUE/
CARBON/GRAPHITEWIRE REINFORCEMENT
Tresse de fibres pures de carbone renforcie de fins
brins de métal, elle est imprégnée de graphite et d’un
inhibiteur corrosif. Lorsque combinée avec le 3R746,
elle est idéale pour le début et pour la fin des rangs
d’anneaux d’étanchéité. Le 3R735 peut être utilisé en
présence d’eau chaude ou froide, de vapeur, de produits
chimiques, de gaz chauds et de solvants, mais est non
recommandé pour les acides corrosifs très concentrés.
TEMP.
MINIMUM
TEMP.
MAXIMUM
VAPEUR
PRESSION
PH
STATIQUE
-240 ºC
450 ºC
650 ºC 5076 lbs/po
2
0-14
It is diagonally braided from high quality pure carbon
fiber yarns, reinforced with fine metal wires, impreg-
nated with graphite and a corrosion inhibitor. When
combined with the 3R746, it is well suited as top and
end rings. The 3R735 can be used in presence of
hot or cold water, steam, chemical products, hot gas
and solvents, but not suitable for highly concentrated
corrosive acids.
MINIMUM
TEMP.
MAXIMUM
TEMP.
STEAM
PRESSURE
PH
STATIC
-400 ºF
842 ºF
1202 ºF
350 bar
0-14
